直線軸承分類及與直線導軌區別
2023-11-14
直線軸承分類直柱型直線軸承：

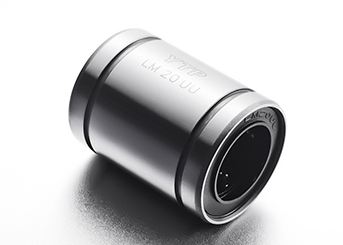

普通型：這是最常見的直線軸承類型，通常用于支撐和引導直線運動。
加長型：這種類型的直線軸承比普通型更長，適用于需要更大行程的應用。

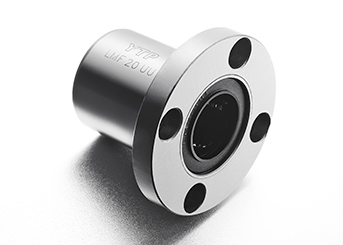

帶法蘭型直線軸承：
單襯型：這種類型的直線軸承一面帶法蘭，適用于需要承受軸向力和徑向力的應用。
雙襯型：這種類型的直線軸承兩面帶法蘭，適用于需要承受更大軸向力和徑向力的應用。
箱式直線軸承：
這種類型的直線軸承具有高精度和高速性能，通常用于高精度和高速度的機床和機械中。
帶夾緊把手直線軸承：
這種類型的直線軸承配有夾緊把手，適用于需要快速安裝和拆卸的應用；
直線軸承與直線導軌區別
精度：直線導軌通常具有更高的精度，包括行走平面精度、平行度、直線度等。這些精度通常需要控制在微米級別，以確保機械設備的運動精度和穩定性。相比之下，直線軸承的精度相對較低，主要控制軸的跳動和傾斜角度，其精度通常為幾微米到幾十微米。
受力方向：直線導軌主要承受側翻力，即沿著其長度方向上的力。這種受力方向使得直線導軌適用于需要承受側向力的應用，如機床、機器人等。相比之下，直線軸承主要承受正壓力，即垂直于其長度方向上的力。這種受力方向使得直線軸承適用于需要承受軸向力的應用，如支撐和引導直線運動。
最大行程：直線軸承的長度與直徑成正比，因此其最大行程相對較短。在需要長距離直線運動的應用中，直線導軌更為適合。直線導軌可以通過拼接多個軌道來滿足長距離運動的需求。
價格：在相同長度的情況下，直線軸承系統的價格相對比較優惠。這是因為直線軸承的結構相對簡單，制造成本較低。相比之下，直線導軌的結構較為復雜，需要更高的制造成本，因此價格相對較高
